Łożyska i zespoły SNR w CNC — kiedy liczy się nośność, a kiedy precyzja prowadzenia

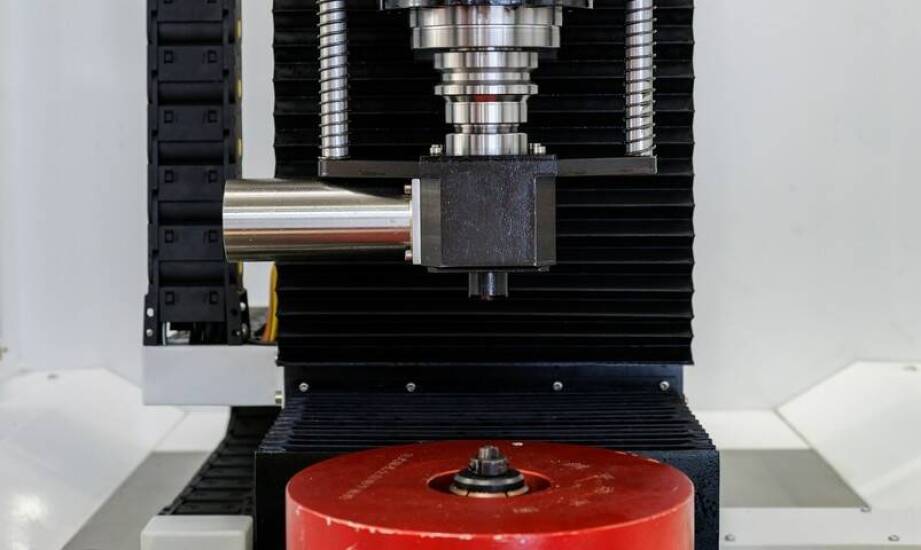

W precyzyjnych osiach obrabiarek CNC niewłaściwy dobór łożyska szybko ujawnia się w odchyleniach geometrii obrabianego detalu, zwiększonych drganiach maszyny oraz spadku powtarzalności ruchu. Geometria detalu traci dokładność, gdy łożysko nie radzi sobie z obciążeniami, co prowadzi do błędów pozycjonowania rzędu mikrometrów. Problemy te wpływają na jakość produkcji i zwiększają ryzyko awarii całego napędu.

Rodzaje łożysk SNR stosowanych w obrabiarkach

W maszynach CNC wykorzystuje się kilka głównych rodzin produktów SNR, dostosowanych do różnych zastosowań. Najpopularniejsze są łożyska kulkowe zwykłe z serii 6000, takie jak model SNR 6001 o wymiarach 12x28x8 mm, które sprawdzają się w lekkich obciążeniach promieniowych przy wysokich prędkościach obrotowych. Oprócz nich stosuje się łożyska kulkowe skośne oraz gotowe zespoły łożyskowe z oprawami. Te ostatnie, na przykład UC210 w oprawie kwadratowej (średnica 50 mm), znacznie ułatwiają montaż w osiach i podparciach.

W bardziej wymagających aplikacjach kulkowe łożyska SNR przenoszą zarówno obciążenia promieniowe, jak i osiowe. Gdy warunki pracy są znacznie cięższe, z pomocą przychodzą baryłkowe serie ULTAGE. Ostateczny wybór zależy od konfiguracji osi — łożyska poprzeczne są przeznaczone do sił radialnych, a skośne do obciążeń kombinowanych z komponentem osiowym.

Jak dobrać łożysko SNR? Kluczowe parametry i diagnostyka

Prawidłowy dobór łożyska to proces, który wymaga analizy kilku kluczowych czynników technicznych oraz umiejętności odczytywania oznaczeń. Równie ważna jest obserwacja pracy maszyny, która jako pierwsza sygnalizuje ewentualne niedopasowanie komponentu.

Obciążenie, prędkość i precyzja prowadzenia

Typ łożyska jest determinowany przez charakter obciążenia promieniowego i osiowego, a prędkość pracy ogranicza wybór do modeli o niskim współczynniku tarcia. Obciążenie promieniowe działa prostopadle do osi, co faworyzuje łożyska kulkowe lub walcowe. Z kolei obciążenie osiowe działa równolegle i wymaga konstrukcji skośnych lub wzdłużnych. Przy prędkościach przekraczających 10 000 obr./min łożyska kulkowe SNR zapewniają płynność ruchu bez ryzyka nadmiernego nagrzewania.

W precyzyjnych osiach luz wewnętrzny, sztywność i dokładność wykonania mają większe znaczenie niż sama marka. Luz C3 kompensuje rozszerzalność cieplną materiału przy wysokich obrotach, zwiększając sztywność układu. Natomiast luz C2 minimalizuje bicie boczne w aplikacjach, gdzie temperatura pracy jest niska. Z kolei dokładność wykonania w klasie P6 lub wyższej gwarantuje powtarzalność pozycjonowania poniżej 5 mikrometrów.

Jak czytać oznaczenia katalogowe?

Oznaczenia katalogowe łożysk SNR opierają się na standardzie ISO, co ułatwia identyfikację ich parametrów. Seria 6xxx wskazuje na łożyska kulkowe zwykłe, a kolejne cyfry określają wymiary. Na przykład model 6204 to łożysko o średnicy wewnętrznej 20 mm, zewnętrznej 47 mm i szerokości 14 mm. Sufiksy takie jak C3 oznaczają zwiększony luz promieniowy, a ZZ – obustronne uszczelnienie metalowe. Nośność dynamiczna (C) i statyczna (C0) to kluczowe parametry określające zakres pracy, a ich wartości można znaleźć w dokumentacji technicznej. Prawidłowa interpretacja tych danych pozwala dobrać odpowiednie lozyska snr do konkretnych wymagań maszyny.

Sygnały ostrzegawcze – kiedy łożysko jest niedopasowane?

Niedopasowane łożysko w osi CNC sygnalizuje problemy poprzez wzrost drgań, nadmierne nagrzewanie i spadek powtarzalności pozycjonowania. Drgania o amplitudzie powyżej 0,1 mm/s mogą wskazywać na nadmierny luz lub zanieczyszczenia wewnątrz komponentu. Temperatura pracy przekraczająca 70°C prowadzi do szybkiego utleniania smaru i utraty właściwości smarnych. Zużycie łożyska objawia się także spadkiem powtarzalności ruchów o 20-50%, co bezpośrednio przekłada się na jakość obrabianych detali.

Ostatecznie to nie marka, a świadomy dobór łożyska do konkretnego obciążenia, precyzji i warunków pracy osi decyduje o niezawodności napędu. Precyzyjna analiza tych czynników jest kluczem do minimalizacji awarii i zapewnienia długiej żywotności maszyny CNC.
